【商品名】
waveshare 高精度 AD HAT Raspberry Pi 4B/3B+/3B/2B/Zero/Zero WH Jetson Nano ADS1263 10チャンネル 32ビット ADC用
【商品説明】
ADS1263チップ、低ノイズ、低温ドリフト、10ch 32ビット高精度ADC (5ch差動入力)、38.4kSPS 最大サンプリングレート、24ビット補助ADC、内部ADCテスト信号、IDAC、2.5V内部参照電圧、8倍多重GPIOを採用。 PGA (32) 最大倍)。
センサーモジュールの接続用に、Waveshare sensorピンアウト対応ADヘッダー入力搭載 ADねじ端子入力を内蔵し、アナログ信号とアナログ電源を接続し、汎用インターフェイスを接続できます。 オンボードコントロールヘッダーで、Raspberry Piに追加された他のホストでモジュールを簡単にコントロールできます。
3線RTD(抵抗温度検出器)回路、0R抵抗器のはんだ付けで対応
仕様:解像度(ビット):32 入力チャンネル:10 サンプルレート(最大):38kSPS PGA倍率(最大):32 バス:SPI 構造:デルタシグマ 入力タイプ:ディファレンシャル、シングルエンド 参考電圧:内部、外部 入力電圧範囲(最大):2.5V、5V 入力電圧範囲(MIN):-2.5V、0V。

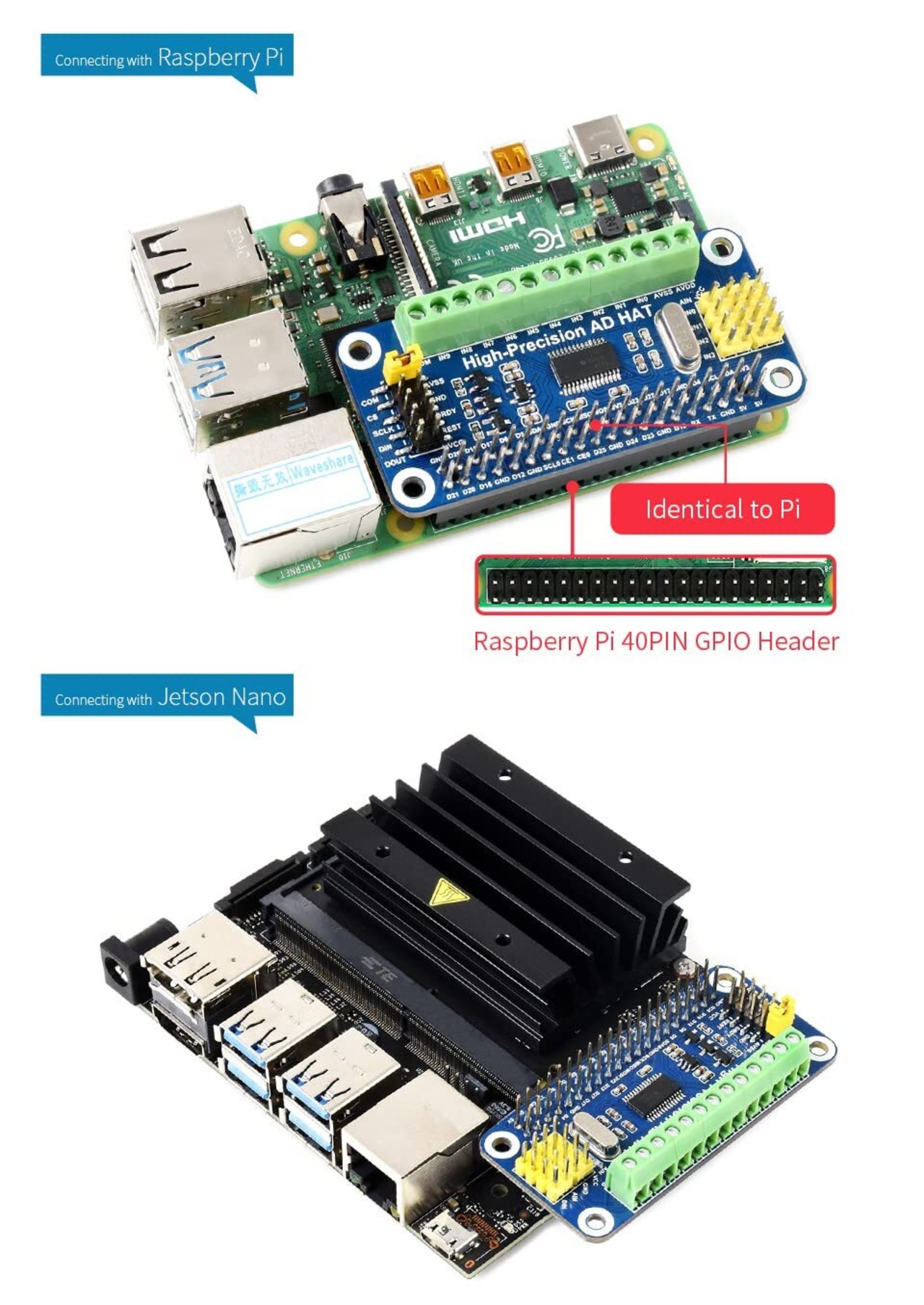

Raspberry Pi、ADS1263 10-ch 32-bit ADC用高精度ADハット、Raspberry PiシリーズとJetson Nanoと互換性があります。
Raspberry Pi GPIOインターフェースにはAD機能がありません。 高精度ADを使用したい場合は、良い選択になります。

特徴:
ADS1263チップ、低ノイズ、低温ドリフト、10-ch 32ビット高精度ADC(5-ch差動入力)、38.4kSPS最大サンプリングレートを採用。
24ビット補助ADC、内部ADCテスト信号、IDAC、2.5V内部参照電圧、8倍多重GPIO、PGA(最大32倍)。

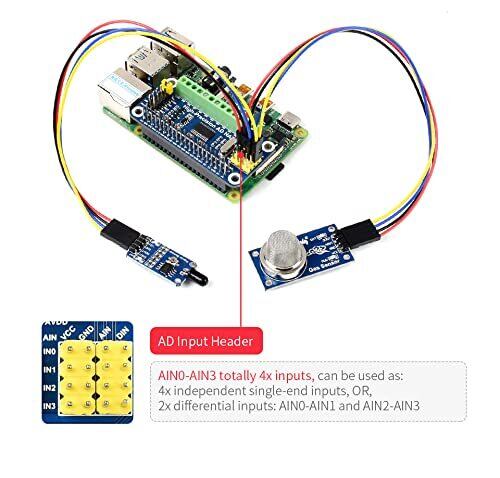

オンボードADヘッダー入力、ウェーブシェアセンサーピンアウトと互換性があり、センサーモジュールを接続できます。
オンボード ADスクリュー端子入力、アナログ信号とアナログ電源を接続可能、汎用インターフェース。

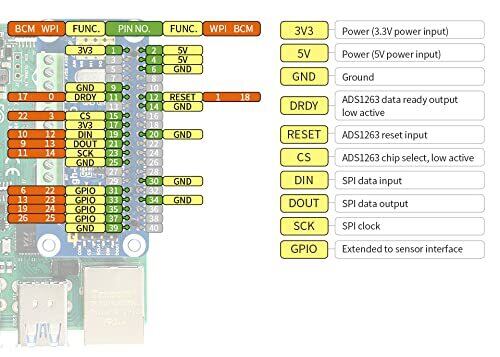

オンボードコントロールヘッダーにより、Raspberry Piに加えて他のホストによってモジュールを簡単に制御できます。
3線RTD (抵抗温度検出器) 回路、はんだ付け0R抵抗器で有効。

仕様
解像度:32ビット。
入力チャンネル:10。
サンプリングレート(最大):38.4kSPS
PGA倍率(最大):32
バス:SPI
構造:Delta-Sigma
入力タイプ:差動、シングルエンド。
参照電圧:内部、外部。
入力電圧範囲(最大):2.5V、5V。
入力電圧範囲(最小):-2.5V、0V。

パッケージ内容:
高精度ADハット×1
RPiネジパック(2個)x1。
